Гидравлическое масло в спецтехнике — это не просто среда для передачи давления. Это первый барьер между металлическими поверхностями, уплотнениями и механизмами, работающими под нагрузкой в сотни бар. Качество масла определяет, будет ли гидроцилиндр герметичен через 500 моточасов или потечёт уже через 50. Будет ли гидронасос держать производительность или начнёт терять давление после первого сезона эксплуатации.
В этой статье разберём, как класс чистоты масла по стандарту ISO 4406, вязкость гидравлического масла и его совместимость с конструкционными материалами напрямую влияют на ресурс цилиндров, насосов и клапанов. Рассмотрим практические методы анализа рабочей жидкости и дадим рекомендации, которые помогут снизить затраты на ремонт гидрооборудования.
Почему гидравлическое масло — это расходный материал с последствиями
Многие владельцы спецтехники относятся к гидравлическому маслу как к «залил и забыл». Меняют по регламенту, доливают по уровню — и на этом контроль заканчивается. Это критическая ошибка. Гидромасло контактирует с подвижными парами трения, уплотнениями, металлическими поверхностями золотников и плунжеров. Любое отклонение от нормы — будь то повышенная вязкость, загрязнение твёрдыми частицами или химическое изменение состава — запускает цепочку разрушительных процессов.
Продукты износа металла, пыль из внешней среды, вода, попавшая через сальники, и продукты термоокисления масла — всё это накапливается в рабочей жидкости. Концентрация загрязнений напрямую коррелирует со скоростью износа компонентов гидросистемы. Причём зависимость не линейная, а экспоненциальная: удвоение количества твёрдых частиц может ускорить абразивный износ в три-четыре раза.
Класс чистоты масла: стандарт ISO 4406 и его значение
Что означает маркировка ISO 4406
Стандарт ISO 4406 описывает класс чистоты гидравлической жидкости по количеству твёрдых частиц определённого размера в одном миллилитре пробы. Обозначение включает три кода, разделённых дефисом: например, 18/15/12. Каждое число — это класс по счётчику частиц для определённого диапазона размеров: свыше 4 мкм, свыше 6 мкм и свыше 14 мкм соответственно.
Чем меньше число, тем чище масло. Для мобильной гидравлики спецтехники общепринятые допустимые пределы — не грубее кода 20/17/14. Для высокоточных систем с пропорциональной арматурой и сервоклапанами требуется чистота на уровне 16/13/10 и выше. Превышение допустимого класса чистоты — первый сигнал того, что система находится в зоне риска ускоренного износа.
Как загрязнение влияет на цилиндры
Гидроцилиндры — наиболее уязвимые к качеству масла компоненты. Шток цилиндра совершает возвратно-поступательные движения, а его поверхность находится в непосредственном контакте с уплотнительными элементами. Твёрдые частицы размером 5–15 мкм, попадающие в зазор между штоком и направляющей втулкой, работают как абразив. Они впрессовываются в мягкий хром штока, образуя микроцарапины. Через 50–100 моточасов микроцарапины перерастают в глубокие риски, которые разрушают уплотнения.
Результат — появление внешней течи по штоку. Сначала незначительное, в виде тонкой плёнки масла. Затем — интенсивное стекание, сопровождаемое загрязнением окружающей среды и потерей рабочей жидкости. На этапе появления течи уплотнения ещё можно заменить. Если загрязнение продолжается, абразивный износ захватывает направляющие втулки и посадочные гнёзда — тогда восстановление геометрии цилиндра потребует значительно больших затрат, чем просто замена уплотнений.
Влияние загрязнённого масла на насосы
Объёмные насосы аксиального и радиального типа работают в условиях высоких контактных напряжений между плунжерными парами, блоком цилиндров и распределительным диском. Присадки и базовая основа масла формируют на поверхностях трения защитную масляную плёнку. Загрязнение твёрдыми частицами нарушает эту плёнку.
Частицы размером 15–40 мкм, попадающие в зону контакта плунжера с блоком цилиндров, вызывают точечную эрозию рабочей поверхности. Каждый дефект поверхности снижает объёмный КПД насоса. При снижении объёмного КПД ниже критического уровня насос перестаёт обеспечивать номинальную подачу, давление в системе падает, гидроцилиндры работают медленнее, электромагнитные клапаны не получают достаточно давления для переключения.
Насосы особенно чувствительны к абразивному износу в зоне распределительного диска. Здесь зазоры между вращающимся диском и неподвижным корпусом составляют единицы микрон. Даже небольшое количество крупных частиц (>20 мкм) способно за короткий срок выработать риски на рабочей поверхности. После этого восстановление отводает насос в категорию сложного ремонта с применением шлифовки и притирки поверхностей.
Клапаны и загрязнение масла
Гидравлические клапаны — золотниковые, предохранительные, регулирующие — работают с зазорами от 3 до 15 микрон. Для них чистота масла критична не менее, чем для насосов. Частицы, попадающие в зазор между золотником и гильзой, нарушают точность позиционирования. Это приводит к нестабильной работе системы, дрейфу давления, неравномерному движению исполнительных механизмов.
В пропорциональных и серво клапанах загрязнение вызывает катастрофическое снижение точности управления. Золотник перестаёт точно реагировать на управляющий сигнал, пилотные каналы засоряются, дроссельные отверстия теряют сечение. Восстановление клапанов требует прецизионной промывки, замены золотниковых пар и повторной настройки.
Вязкость гидравлического масла: как отклонение от нормы сокращает ресурс
Вязкость — второй по значимости параметр качества гидравлического масла после чистоты. Рабочая вязкость определяет толщину масляной плёнки в зонах трения. Если вязкость слишком низкая — масляная плёнка разрывается при высоком давлении, начинается контакт металл-металл. Если слишком высокая — масло не успевает заполнять зазоры, возникают кавитационные явления и зоны локального перегрева.
Оптимальный диапазон вязкости для большинства гидросистем мобильной техники — 15–68 сСт при рабочей температуре 50–60 °C. При температуре масла 80–90 °C вязкость падает. Если базовое масло имеет высокий индекс вязкости (VI), падение будет плавным. Дешёвые масла с низким VI теряют вязкость резко — при нагреве до 80 °C вязкость может упасть в два-три раза относительно номинальной. Это означает, что система, работающая при повышенных температурах (например, в жаркий сезон или при интенсивной эксплуатации), фактически работает на масле с неприемлемо низкой вязкостью.
Последствия низкой вязкости
При вязкости ниже критической (обычно менее 10 сСт при рабочей температуре) масляная плёнка в подшипниковых узлах насосов и в зазорах золотниковых пар разрушается. Начинается режим смешанного трения с элементами граничного контакта. Граничный контакт вызывает схватывание микроплощадок металла, что ведёт к задирам на поверхностях. Задиры — это необратимый усталостный износ, который не лечится заменой масла.
Кавитация — ещё одно следствие низкой вязкости. Насос, засасывая слишком жидкое масло, не может полностью заполнить рабочие камеры. Разрежение в камере всаса приводит к схлопыванию пузырьков воздуха, выделившегося из масла. Схлопывание пузырьков — это микровзрывы, которые разрушают поверхность входных кромок плунжеров и корпуса. Кавитационная эрозия за несколько сотен моточасов способна вывести из строя даже исправный насос.
Последствия избыточной вязкости
Если масло слишком густое, возрастает сопротивление движению жидкости по трубопроводам и каналам. Насос испытывает повышенную нагрузку на валу, увеличивается потребляемая мощность. Давление в системе может не достигать номинальных значений из-за потерь на дросселирование в клапанах. Цилиндры работают медленнее, время цикла увеличивается.
В зимний период и при холодном пуске избыточная вязкость — главный враг гидросистемы. Масло не поступает к насосу в достаточном количестве, всасывающий тракт работает в режиме неполного заполнения, что провоцирует кавитацию и перегрев при последующем прогреве. Резкий перепад вязкости при запуске холодной техники — одна из причин внезапных отказов гидронасосов в межсезонье.
Совместимость масла с материалами уплотнений
Гидравлические уплотнения изготавливаются из различных эластомеров: нитрилбутадиенового каучука (NBR), фторкаучука (FKM), полиуретана (PU), силикона. Каждый тип рассчитан на определённый диапазон рабочих температур и совместимость с конкретными типами базовых масел и присадок.
Ошибки при подборе масла приводят к набуханию, растрескиванию или затвердеванию уплотнений. Набухшее уплотнение теряет эластичность и не может компенсировать зазоры — появляется течь. Затвердевшее уплотнение трескается при движении штока — также течь. Растрескавшийся уплотнительный элемент — это прямой путь к замене цилиндра или клапана, потому что через трещины масло проходит свободно.
Наиболее частая проблема — использование минерального масла с уплотнениями, рассчитанными на синтетические эфирные или полигликолевые жидкости. И наоборот: залив в систему синтетику, рассчитанную на минеральное масло, можно за несколько часов прийти к замене всех уплотнений. Перед заменой типа масла всегда проверяйте рекомендации производителя техники и маркировку уплотнений.
Анализ рабочей жидкости: методы и периодичность
Регулярный анализ пробы масла — наиболее эффективный способ контроля качества гидравлической жидкости и раннего обнаружения проблем. Рекомендуемая периодичность — не реже одного раза в 500 моточасов или один раз в сезон для техники с интенсивной эксплуатацией.
Визуальный и органолептический контроль
Простейший метод — визуальная оценка. Пробу масла берут из сливной магистрали после прогрева системы до рабочей температуры. Здоровое масло — прозрачное, без пены, однородного цвета (от светло-жёлтого до янтарного в зависимости от типа и времени эксплуатации). Тёмный цвет, мутность, пена, эмульсия (масло с белым оттенком) — признаки деградации.
Запах: прогорклое масло с запахом продуктов окисления — сигнал термической или химической деградации. Запах гари — прямое указание на локальный перегрев в каком-либо узле системы.
Лабораторный анализ
Полноценный анализ включает несколько параметров:
- гранулометрический состав загрязнений — определение класса чистоты по ISO 4406;
- кинематическая вязкость при 40 °C и 100 °C — проверка соответствия спецификации;
- содержание воды — метод Карла Фишера, допустимо менее 0,05% для большинства систем;
- кислотное число (TAN) — индикатор окисления масла;
- содержание металлов износа (Fe, Cu, Al, Cr) — спектральный анализ;
- индекс фильтруемости — способность масла проходить через фильтрующие элементы.
Результаты лабораторного анализа позволяют точно определить состояние масла, ресурс до следующей замены и необходимость дополнительных мер — например, промывки системы или внеплановой замены фильтроэлементов.
Чек-лист: как продлить ресурс гидрооборудования через контроль масла
Систематический контроль качества гидравлического масла — это не высокая механика, а базовое обслуживание, доступное каждому сервисному инженеру и механику.
- Проверяйте уровень и состояние масла ежедневно перед началом работы. Цвет, прозрачность, отсутствие пены — визуальные индикаторы состояния.
- Соблюдайте регламент замены с учётом реальной нагрузки. Тяжёлые условия эксплуатации (пыль, перепады температур, высокие давления) требуют сокращения межсервисного интервала.
- Используйте фильтры надлежащего качества и меняйте их по регламенту. Фильтр — первая линия защиты от загрязнений.
- Контролируйте чистоту масла методами лабораторного анализа не реже одного раза в год. Для критически важной техники — чаще.
- Подбирайте масло по вязкости и типу в соответствии с рекомендациями производителя оборудования. Учитывайте климатические условия эксплуатации.
- Не смешивайте масла разных типов и производителей без подтверждения совместимости. Присадки разных производителей могут вступать в реакцию.
- Обращайте внимание на температуру масла. Повышение температуры выше 70–75 °C — сигнал неисправности системы охлаждения или неправильного подбора масла.
- При обнаружении загрязнения проводите внеплановую диагностику гидравлики и поиск источника попадания частиц.
Таблица: допустимые параметры гидравлического масла
| Параметр | Норма | Критическое значение | Последствия превышения |
|---|---|---|---|
| Класс чистоты (ISO 4406) | ≤ 20/17/14 (мобильная гидравлика) | > 22/19/16 | Абразивный износ цилиндров, насосов, клапанов |
| Кинематическая вязкость при 40 °C | 32–68 сСт (в зависимости от системы) | Отклонение более ±15% | Кавитация, перегрев, разрыв масляной плёнки |
| Содержание воды | ≤ 0,05% (500 ppm) | > 0,1% (1000 ppm) | Коррозия металлических поверхностей, гидролиз присадок |
| Температура вспышки | > 180 °C | < 160 °C | Повышенный риск воспламенения при утечках |
| Кислотное число (TAN) | < 0,5 мг КОН/г | > 1,0 мг КОН/г | Разрушение присадок, коррозия подшипниковых узлов |
Когда обращаться к профессионалам
Даже при строгом соблюдении регламентов обслуживания часть загрязнений неизбежно попадает в систему — через воздухоотделитель, через изнашивающиеся уплотнения, при доливе нефильтрованного масла. Когда результаты анализа показывают превышение допустимых значений или когда визуальный контроль выявляет нехарактерные изменения масла — это повод обратиться к специалистам по диагностике гидравлики.

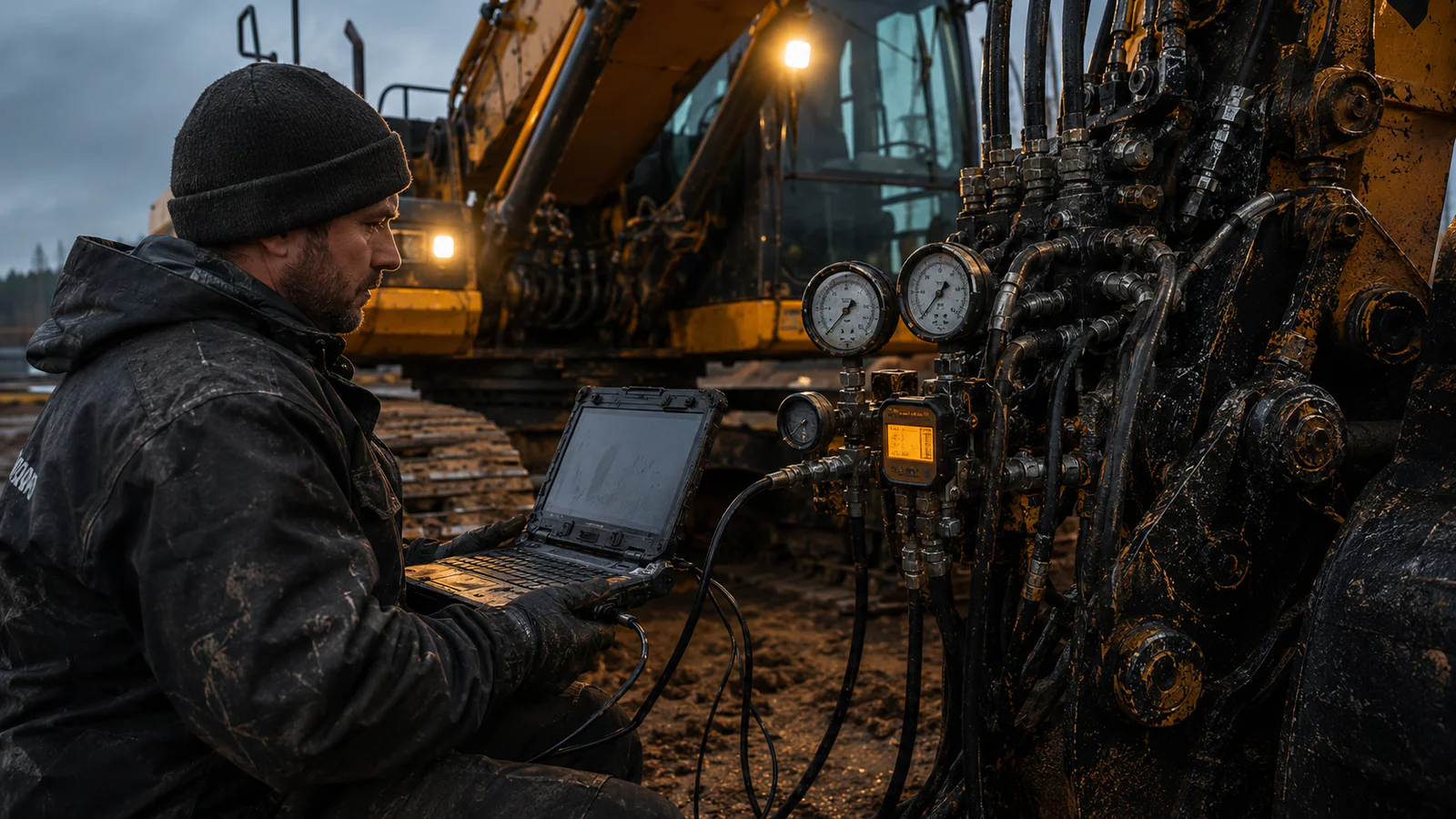

Профессиональная диагностика включает не только анализ масла, но и проверку герметичности уплотнений, оценку производительности насосов, измерение давлений в контрольных точках системы. Комплексная диагностика гидравлики позволяет выявить проблему на ранней стадии и устранить её до того, как она приведёт к отказу цилиндра или насоса. Если диагностика покажет, что изношены плунжерные пары или рабочие поверхности распределителя — потребуется уже не просто замена масла, а ремонт гидронасосов.
FAQ: часто задаваемые вопросы
Как часто нужно менять гидравлическое масло в спецтехнике?
Стандартный интервал замены — 1000–2000 моточасов в зависимости от типа системы и условий эксплуатации. Для тяжёлых условий (пыль, высокие температуры, повышенные давления) интервал сокращается до 500–1000 моточасов. Решение о замене должно приниматься на основании анализа состояния масла, а не только по регламенту.
Можно ли по цвету масла определить, что его нужно менять?
Тёмный цвет масла — индикатор окисления и накопления продуктов износа, но не абсолютный критерий. Прозрачное масло также может не соответствовать норме по вязкости или содержанию воды. Цвет — это первый сигнал для более глубокого анализа, но не замена лабораторной проверки.
Какой класс чистоты масла нужен для гидроцилиндров манипулятора?
Для кранов-манипуляторов рекомендуется класс чистоты не грубее 20/17/14 по ISO 4406. Если система оснащена пропорциональными клапанами, требуется более чистое масло — 18/15/12 и выше. Точные требования зависят от модели техники и указаны в документации производителя.
Что делать, если масло вспенивается?
Пена указывает на подсос воздуха в систему — через изношенные уплотнения всасывающего тракта, через негерметичный сапун или из-за низкого уровня масла в баке. Необходимо найти и устранить источник подсоса, проверить работу воздухоотделителя и при необходимости заменить масло.
Как вода попадает в гидравлическую систему?
Вода проникает через конденсат при перепадах температур, через изношенные уплотнения штоков и валов, при использовании некачественного масла. Попадание воды ускоряет коррозию металлических деталей и разрушение присадок. При обнаружении воды более 0,1% масло подлежит немедленной замене.
Можно ли смешивать минеральное и синтетическое гидравлическое масло?
Смешивание допускается только если оба масла имеют одинаковую основу и подтверждённую совместимость от производителя. В большинстве случаев смешивание разных типов масел приводит к снижению эксплуатационных свойств и может вызвать выпадение присадок в осадок. При смене типа масла систему рекомендуется промывать.
